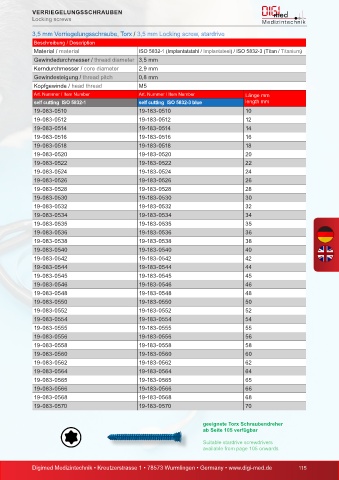

VERRIEGELUNGSSCHRAUBEN
Locking screws

3,5 mm Verriegelungsschraube, Torx / 3,5 mm Locking screw, stardrive

Beschreibung / Description
Material / material ISO 5832-1 (Implantatstahl / Implantsteel) / ISO 5832-3 (Titan / Titanium)
Gewindedurchmesser / thread diameter 3,5 mm
Kerndurchmesser / core diameter 2,9 mm
Gewindesteigung / thread pitch 0,8 mm
Kopfgewinde / head thread M5
Art. Nummer / Item Number Art. Nummer / Item Number Länge mm
self cutting ISO 5832-1 self cutting ISO 5832-3 blue length mm
19-083-0510 19-183-0510 10
19-083-0512 19-183-0512 12
19-083-0514 19-183-0514 14
19-083-0516 19-183-0516 16
19-083-0518 19-183-0518 18
19-083-0520 19-183-0520 20
19-083-0522 19-183-0522 22
19-083-0524 19-183-0524 24
19-083-0526 19-183-0526 26
19-083-0528 19-183-0528 28
19-083-0530 19-183-0530 30
19-083-0532 19-183-0532 32
19-083-0534 19-183-0534 34
19-083-0535 19-183-0535 35
19-083-0536 19-183-0536 36
19-083-0538 19-183-0538 38
19-083-0540 19-183-0540 40
19-083-0542 19-183-0542 42
19-083-0544 19-183-0544 44
19-083-0545 19-183-0545 45
19-083-0546 19-183-0546 46
19-083-0548 19-183-0548 48
19-083-0550 19-183-0550 50
19-083-0552 19-183-0552 52
19-083-0554 19-183-0554 54
19-083-0555 19-183-0555 55
19-083-0556 19-183-0556 56
19-083-0558 19-183-0558 58
19-083-0560 19-183-0560 60
19-083-0562 19-183-0562 62
19-083-0564 19-183-0564 64
19-083-0565 19-183-0565 65
19-083-0566 19-183-0566 66
19-083-0568 19-183-0568 68
19-083-0570 19-183-0570 70

geeignete Torx Schraubendreher
ab Seite 105 verfügbar
Suitable stardrive screwdrivers
available from page 105 onwards

Digimed Medizintechnik • Kreutzerstrasse 1 • 78573 Wurmlingen • Germany • www.digi-med.de 115
