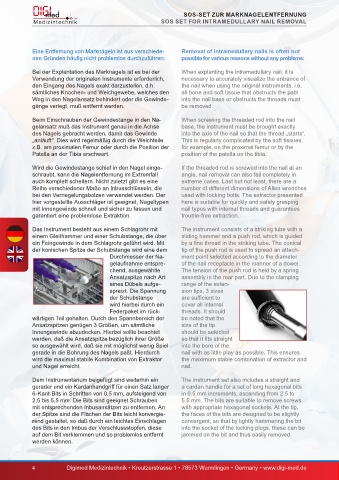

SOS-SET ZUR MARKNAGELENTFERNUNG
SOS SET FOR INTRAMEDULLARY NAIL REMOVAL

Eine Entfernung von Marknägeln ist aus verschiede- Removal of intramedullary nails is often not
nen Gründen häufig nicht problemlos durchzuführen: possible for various reasons without any problems:

Bei der Explantation des Marknagels ist es bei der When explanting the intramedullary nail, it is
Verwendung der originalen Instrumente erforderlich, necessary to accurately visualize the entrance of
den Eingang des Nagels exakt darzustellen, d.h. the nail when using the original instruments, i.e.
sämtliches Knochen- und Weichgewebe, welches den all bone and soft tissue that obstructs the path
Weg in den Nagelansatz behindert oder die Gewinde- into the nail base or obstructs the threads must
gänge verlegt, muß entfernt werden. be removed.

Beim Einschrauben der Gewindestange in den Na- When screwing the threaded rod into the nail
gelansatz muß das Instrument genau in die Achse base, the instrument must be brought exactly
des Nagels gebracht werden, damit das Gewinde into the axis of the nail so that the thread „starts“.
„anläuft“. Dies wird regelmäßig durch die Weichteile This is regularly complicated by the soft tissues,
z.B. am proximalen Femur oder durch die Position der for example, on the proximal femur or by the
Patella an der Tibia erschwert. position of the patella on the tibia.

Wird die Gewindestange schief in den Nagel einge- If the threaded rod is screwed into the nail at an
schraubt, kann die Nagelentfernung im Extremfall angle, nail removal can also fail completely in
auch komplett scheitern. Nicht zuletzt gibt es eine extreme cases. Last but not least, there are a
Reihe verschiedener Maße an Inbusschlüsseln, die number of different dimensions of Allen wrenches
bei den Verriegelungsbolzen verwendet werden. Der used with locking bolts. The extractor presented
hier vorgestellte Ausschläger ist geeignet, Nageltypen here is suitable for quickly and safely grasping
mit Innengewinde schnell und sicher zu fassen und nail types with internal threads and guarantees
garantiert eine problemlose Extraktion. trouble-free extraction.

Das Instrument besteht aus einem Schlagrohr mit The instrument consists of a striking tube with a
einem Gleithammer und einer Schubstange, die über sliding hammer and a push rod, which is guided
ein Feingewinde in dem Schlagrohr geführt wird. Mit by a fine thread in the striking tube. The conical
der konischen Spitze der Schubstange wird eine dem tip of the push rod is used to spread an attach-
Durchmesser der Na- ment point selected according to the diameter
gelaufnahme entspre- of the nail receptacle in the manner of a dowel.
chend, ausgewählte The tension of the push rod is held by a spring
Ansatzspitze nach Art assembly in the rear part. Due to the clamping
eines Dübels aufge- range of the exten-
spreizt. Die Spannung sion tips, 3 sizes
der Schubstange are sufficient to
wird hierbei durch ein cover all internal
Federpaket im rück- threads. It should
wärtigen Teil gehalten. Durch den Spannbereich der be noted that the
Ansatzspitzen genügen 3 Größen, um sämtliche size of the tip
Innengewinde abzudecken. Hierbei sollte beachtet should be selected
werden, daß die Ansatzspitze bezüglich ihrer Größe so that it fits straight
so ausgewählt wird, daß sie mit möglichst wenig Spiel into the bore of the
gerade in die Bohrung des Nagels paßt. Hierdurch nail with as little play as possible. This ensures
wird die maximal stabile Kombination von Extraktor the maximum stable combination of extractor and
und Nagel erreicht. nail.

Dem Instrumentarium beigefügt sind weiterhin ein The instrument set also includes a straight and
gerader und ein Kardanhandgriff für einen Satz langer a cardan handle for a set of long hexagonal bits
6-Kant-Bits in Schritten von 0,5 mm, aufsteigend von in 0.5 mm increments, ascending from 2.5 to
2,5 bis 5,5 mm. Die Bits sind geeignet Schrauben 5.5 mm. The bits are suitable to remove screws
mit entsprechenden Inbusansätzen zu entfernen. An with appropriate hexagonal sockets. At the tip,
der Spitze sind die Flächen der Bits leicht konvergie- the faces of the bits are designed to be slightly
rend gestaltet, so daß durch ein leichtes Einschlagen convergent, so that by lightly hammering the bit
des Bits in den Imbus der Verschlussstopfen, diese into the socket of the locking plugs, these can be
auf dem Bit verklemmen und so problemlos entfernt jammed on the bit and thus easily removed.
werden können.
